化工磁力泵是無泄漏，在外磁鋼和內磁鋼之間設有全密封的隔離套;磁力驅動，電機轉軸通過磁鋼間磁極的吸力直接帶動葉輪同步轉動;完成輸送的化工耐腐蝕磁力泵，磁力泵由：殼體，葉輪，轉子，隔離套，外磁，電機等部分組成，下面介紹磁力泵內部件都有哪些，起到什么作用;

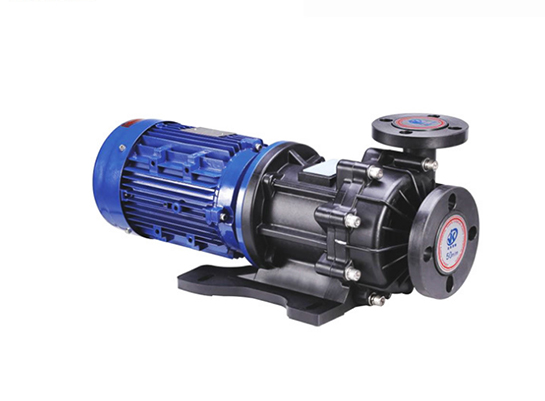

　　化工磁力泵殼體

　　1.殼體部分：由泵體、泵蓋等組成，它承受耐腐蝕磁力泵的全部工作壓力;泵體葉輪水力形式符合標準，是磁力泵水力性能的主要表征零部件，其功能是強迫液體旋轉，從而將原動機的機械能轉換成液體能量。

　　2.轉子部分：分為泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件。泵軸是承載葉輪和內轉子及傳遞扭矩的重要零件。由于泵軸與介質接觸，因此材料要求是耐腐蝕性，加工精度高，強度高或通過熱處理方法增加材料的強度。泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分。驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。

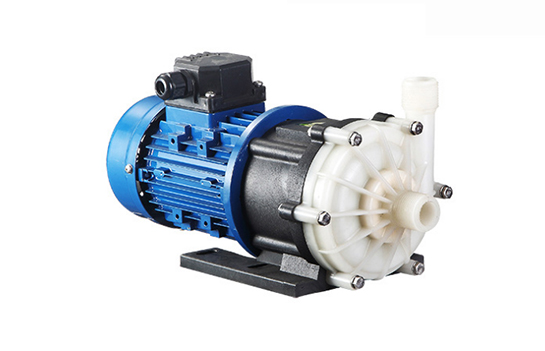

　化工磁力泵轉子葉輪

　　3.內、外轉子：內、外轉子配套使用，共同形成磁力泵的磁傳動部件。

　　4.傳動部分：泵與原動機采用膜片式加長聯軸器部件連接，檢修時，只需將聯軸器中間膜片卸下，即可進行磁力泵的檢修。

　　5.隔離套：隔離套是能徹底實現磁力泵完全無泄漏這一有點的唯一零件。

　　6.連接部分：由連接架、軸承箱等部分組成起連接支撐作用的靜止連接件?；瑒?dòng)軸承、軸套和止推盤：是泵轉子系零件的支撐和定位零件。
